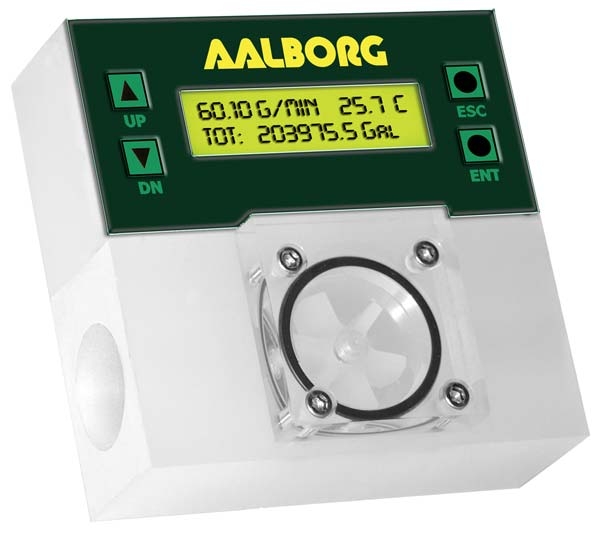

PWE叶轮流量计
液体流经仪表使叶轮旋转,叶轮中的磁铁通过传感器时产生电
脉冲的频率与流量成正比关系。通过每个时间间隔内的脉冲数
和K 系数(脉冲数/ 加仑),计算通过仪表的流量和体积。
板载CPU 和信号调理电路进行准确的流量和累计计算,数字通
信和模拟0-5 Vdc 或4-20 mA 输出信号。非易失性存储器中存
储所有硬件特性和用户可编程变量,包括流量线性表。
产品描述
产品图片
产品链接
产品文章
介质注意PWE 流量计专为液体设计,不可以测量气体
校准除非特别声明,校准条件是标况 [14.7 psia (101.4 kPa) and 70 ℉ (21.1 ℃ )]
粘度
出厂按1 cSt ( 水) 校准。通过现场校准, 带显示仪表测液体高达50 cSt( 最大流量范围可能受影响
)
环境 (PER IEC 664) 安装顶级 II; 污染等级 II
流量精度( 含线性) ±1% of FS
重复性±0.25% 满量程
液体温度60 ℃ (140 ℉ )
温度精度( 含线性) ±0.5℃
流量响应时间大约1 秒(10% 满量程以上), 大约2 秒(10% 满量程以下)
最大压力10 barg (150 psig)
环境温度14 ℉ to 140 ℉ (-10 ℃ to 60 ℃ )
输出信号
线性 0-5 Vdc (3000 ohms 最小负载阻抗)
线性4-20 mA (500 ohms 最大回路电阻)
最大噪声20mV 峰峰值( 0-5 Vdc 输出)
脉冲输出3.3 Vdc 幅值 (3000 ohms 最小负载阻抗)
光隔离输出UCE@40Vdc, ICE@150 mA
流量计输入信号
11 to 26 Vdc, 100 mV 最大峰峰输出噪声
功耗: +12Vdc ( 最大150 mA ); +24Vdc ( 最大100 mA )
电路板内置极性保护电路, 300mA 保险丝保护
通讯参数
(RS-232/RS-485)
波特率: ................ 9600 baud
停止位: ................... 1
数据位: ................. 8
奇偶性: ...................... 无
流量控制: ........... 无
电气连接
内置母 12 针M16, IP67 连接器. 配12 针M16 公EMI 屏蔽IP67 连接器
不含包含Binder 连接器 P/N: 99-5629-15-12。可选电缆,含公连接器。
显示可选本地2x16 可调背光LCD(2 行)
键区可选4 键键区
CE 认证
EMC 规则89/336/EEC 修订版. 排放标准: EN 55011:1991,1 类, A 级。
抗干扰标准: EN 55082-1:1992
