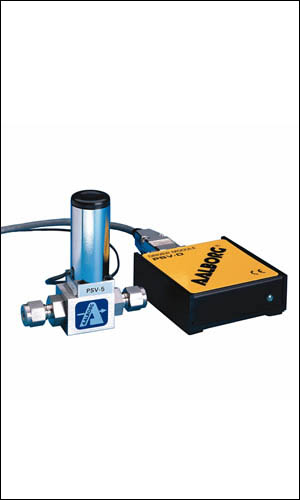

PSV-D驱动模块

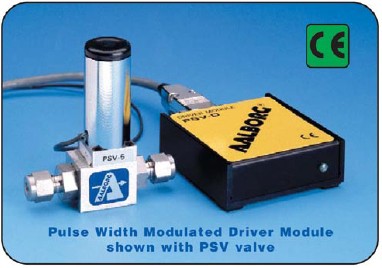

PSVD脉宽调制驱动模块根据输入信号来控制输出给PSV调节阀的电源。

输入信号（0…5VDC或4…20mA）控制输出固定频率（30KHz）和幅度的脉宽调制电压，通过低耗固态开关周期性控制线圈电源的通断。

当电源接通时，感应线圈产生能量，当电源关断时，存储在线圈的能量能保持流量在控制值。每秒钟内产生数千次如此循环。

模块采用宽电源设计，可以允许使用电压范围12…30VDC。

模块的信号自动选择功能可以自动识别输入信号类型。默认值为0…5VDC

产品描述产品图片产品链接产品文章

可跳线设置输出电源，在控制流量时，可以允许选择一个更加高效操作电压范围。

内置保险丝保护电路和整流电路的设计防止反向电源连接烧毁电路。

可设定最大输出到电磁比例阀电压值，或根据调节流量和操作压力，现场修改输出的最佳电压值。

特性
连接      9针D型接头（输入输出信号）
电源      12-30VDC
          9针D型接头或电源插孔
输入信号自动选择电路的信号（0-5VDC或4-20mA)
TTL开关   可跳线设定（5VDC）关（0VDC)或开（0VDC)关（5VDC)

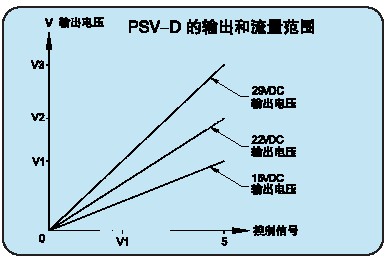

输出电源跳线选择+15，+22，+29VDC
保险丝规格 1.6A
极性保护内置整流电路，反向电源保护
操作温度 0-50^oC
尺寸      宽76.2mm,深76.2mm,高25.4mm
CE认证    EMC Directive 89/336/EEC
          EN55011:1991 Group 1,Class A
          EN50082-2:1995
