PX系列多管流量计


流体从流量计底部的开口处流入,经管体从上部流出。上端的压力使浮子上升,流量产生于浮子与流量管的内壁的间隙。由于流量测量管是锥形的,当浮子上升表示流量面积增大。


根据动态平衡原理,浮子自身的重力与浮力是平衡的。浮子在流量管中的每个垂直位置都对应相应的流量。


通过流量管中浮子位置的相应刻度,可以得到流量读数。

产品描述 产品图片 产品链接 产品文章

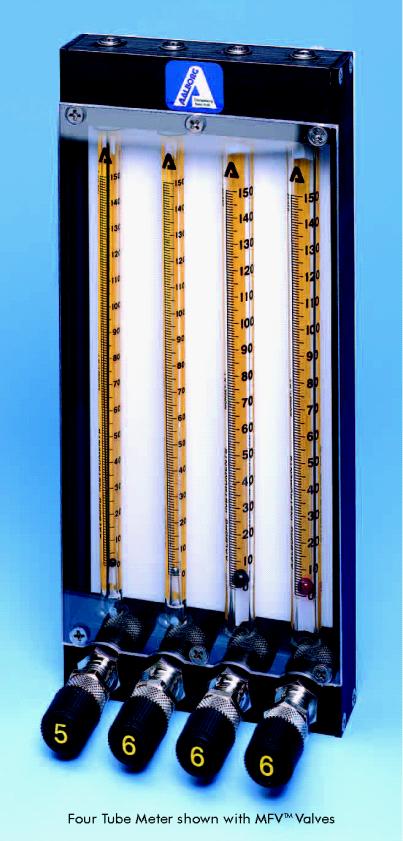

PX系列为多管流量计,最多可至6个流量管同时测量,更简单与便捷。同时又保留了单管流量计的设计特性。与单管流量计相同,多管流量计的流量管长度可选65mm或者150mm。PX型仪表可应用于多路气体或液体需要单独或多管测量的应用。出厂前组装完整,流量计包含标准的安装配件。可选择材质、侧面板、前部放大保护罩及后面板,可选内置控制阀,流量管可从流通能力表中选择。面板安装方式可通过使用丙烯酸三角架改为组合式安装。

设计特性
仪表框架及置于凹槽中的测量管构造稳固,读数精确;
流量管和浮子均可拆卸及更换;
入口和出口配有歧管装置;
安装及更换流量管简单便捷;
无旋转适配器作用-玻璃流量管在安装过程中拧紧时不会随之转动;
OPTIGRADTM 刻度将视差和眼疲劳减小到最低;
具有化学兼容性;
面板安装简单易操作.

详细参数
标准精确度    ±2%FS(毫米刻度)
              ±5%FS(直接读数刻度)
校准精度      ±2%F
重复性        ±0.25%
流量范围      一个浮子最小10:1;两个浮子合并安装于一台仪表优于20:1
最大操作压力  200psig/13.8bars
最大操作温度  50℉/121℃

构造材质
流量管:     厚壁硼硅酸盐玻璃
接液部件材质  a 铝,black anodized(阳极氧化)
              b 铜,镀金铬
侧面板:     铝,black anodized(阳极氧化)
前保护壳:   带纵向放大镜的Lexan@ 热聚碳酸酯,可提高读数清晰度
后面板:     1/8"厚 白色丙
O环及包装:  Buna-N O环用于铝/铜材质的仪表中;
             Viton  用于不锈钢材质的仪表中。可选 Viton 、PTFE、Kalrez和EPR
连接:      1/8"NPT内螺纹入口和出口连接。可选1/4"NPT,软管和卡套。
