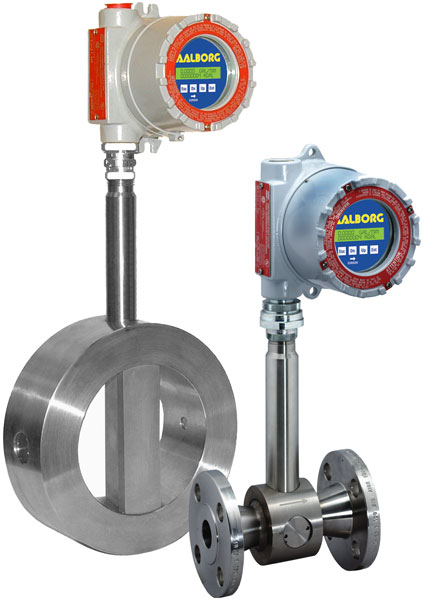

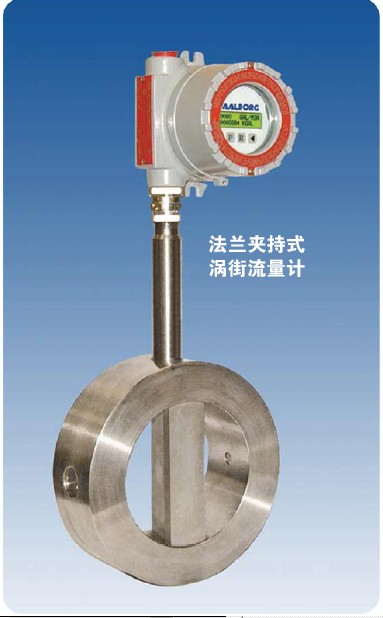

法兰夹持式涡街流量计

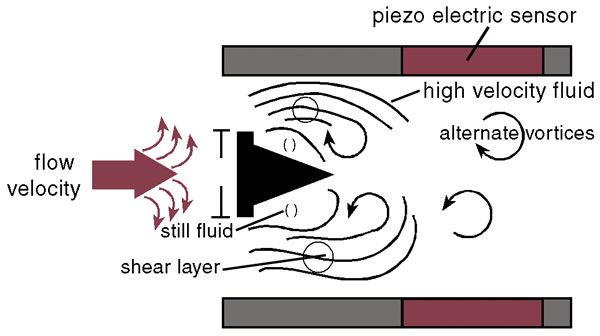

涡街流量计的基本原理是卡门涡街现象，当流体环绕通过一个非流线型的柱体时将产生漩涡，漩涡在柱体的两侧交替产生。因此产生了一个周期性的压力脉冲，产生漩涡的频率与流量的大小成线性比例关系。

Aalborg公司的独特的双信号处理技术单独测量柱体两侧的漩涡，同时过滤
干扰信号。因此在全量程范围内具有较高的测量精确度和抗干扰能力。

双信号处理技术单独测量两侧的漩涡，提高了测量的精确度和量程比。

产品描述产品图片产品链接产品文章

优势
可靠性    无可移动部件
          电路部分与表体可以分体式安装
          最长距离可达30.5米（100英尺）
          传感器不接触测量介质
          无可阻塞孔
宽量程比最大量程比可达80:1
          双信号处理技术提高了小流量精确度
高精度    0.5%读数精度
          双信号处理技术提高了抗干扰能力

功能特性
介质类型蒸汽，气体，液体
最大压力法兰夹持式 103bar

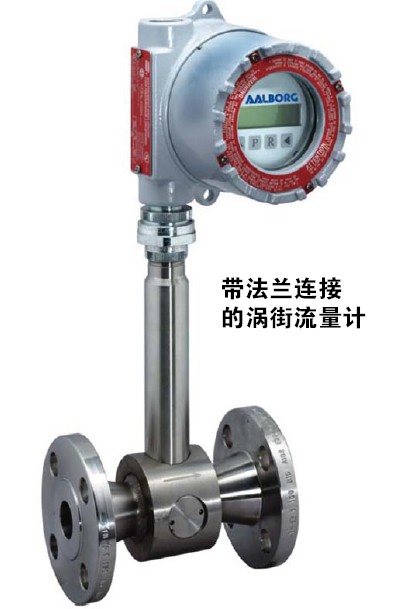

          法兰安装式参考表34
介质温度标准-73^oC-232^oC
          可选316^oC
下限切除可设定下限切除频率
上限切除可设定上限切除频率
电源电压 115VAC,230VAC,24VDC可选
电源频率 50、60HZ
输出      4-20mA阻抗小于600欧
线性范围雷诺数大于10000

性能特性 0.5%读数
重复性    0.25%读数
量程比    参考表28到表32
响应时间 0.5S
阻尼      1-10S可调整
速度范围液体0.4-9.15m/s 蒸汽和气体
认证      FM及CSA 1 Div 2 Groups B.C.D.

物理特性

结构材质
漩涡发生体 304SS或316SS
电极        304SS或316SS封装陶瓷
测量管      304SS或316SS
法兰        304SS或316SS
表头壳体    环氧涂层铝

连接和安装
安装位置    垂直，水平，倾斜
直管段要求上游 20D
            下游 5D
补偿温度传感器下游 3.5D
补偿压力传感器上游 3.5D
过程连接       法兰夹持
法兰连接标准   ANSI,DIN
电气接口       3/4"FNPT

电子特性
环境温度 -12^oC-121^oC
变送器    基于微处理器
显示      2*16字符显示
          同时显示瞬时流量和累积流量
功能      零点，满量程，上限切除，下限切除，响应时间，采集时间，工程单位，累积器，数据记录，RS232接口输出
信号      4-20mA阻抗小于600
          5VTTL脉冲输出
防护等级 NEMA 4X
防爆认证 UL,CSA,FM,CLASS I GROUP B,C,D CLASS II GROUP E,F,G.KEMA/CENELEC EEX D IIB
电源      15-30VDC,115VAC,230VAC(可选）
